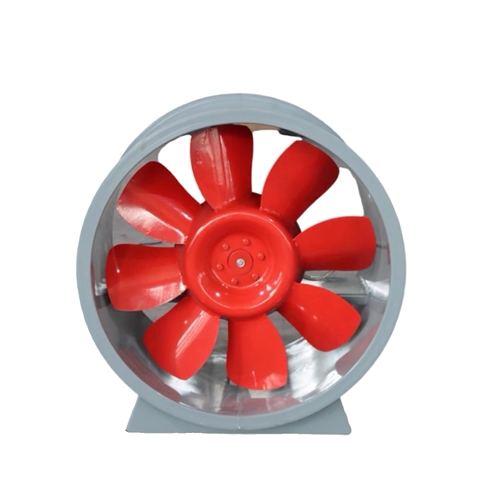

HTF-I排煙風機基本形式為軸流式結構，采用耐高溫電機，配有專門的電機冷卻系統。具有性能優良、耐高溫性能良好、效率高、占地比離心風機少、安裝方便等特點。耐高溫性能優良：風機測試符合GBJ45-82消防規范標準要求，風機采用設計，耐高溫電機內置，配置電機冷卻系統，能在300℃高溫下連續運行100分鐘以上、100℃溫度條件下連續20小時/次不損壞，廣泛應用于民用建筑、烘箱、地下車庫、隧道等場合；適用范圍廣：可以根據民用建筑的不同要求，采用變速或多速驅動形式，以達到一機兩用（即常用通排風和消防時高溫排煙）的目的；葉型分為軸流式（HTF（A）-Ⅰ、Ⅱ）和混流式HTF（A）-IG，亦可制作屋頂式、消音式。按風量分為五個性能工況點，選用時 按性能表為準。出廠的風機合格品是在額定風量下，全壓值誤差不超過± 5%，性能選用表 是標準狀態下的性能，無論技術文件或定貨要求的性能均以標準狀態為準。安裝方式可分為臥式和屋頂式，對風量、風壓、安裝尺寸等性能都有特殊要求。

1、HTF-I排煙風機概述

1.1.HTF-I排煙風機基本形式為軸流式結構，采用耐高溫電機，配設的電機冷卻系統，產品經消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，在介質溫度300℃高溫條件下連續運轉60分鐘以上，100℃溫度條件下連續運轉20小時/次不損壞，可用于通風排煙兩用。

1.2.產品分類

按安裝方式分：臥式和屋頂式(W型)。

按風量風壓分：常壓型有I型、II型(雙速)；中壓型(葉輪為斜流式)有Ⅲ、Ⅳ型(雙速)；低壓型有D１、D２型。

按調速方式分：?jiǎn)嗡佟㈦p速、變頻(采用變頻電機，配變頻控制器，實行無級調速，以適應不同工況，建議調節頻率鎖定在25Hz~50Hz)。

1.3.為適應不同場所噪聲要求，風機均可配不同長度消聲器，也可做成包覆式。

2、HTF-I排煙風機工作條件

   工作溫度：-20~+60℃(可連續運轉)；

   耐 高 溫：100℃(可連續運轉20小時)，300℃(可連續運轉60分鐘)；

   濕    度：<90％；

   介質條件：空氣(含塵量不超過100mg/m )；

   工作電源：三相、380V/50Hz。

3、HTF-I排煙風機應用

    風機可廣泛應用于高層建筑、烘箱、地下車庫、隧道等通風排煙場所。

4、HTF型消防高溫排煙軸流風機配置

   4.1.標準配置

   葉輪；

   冷卻葉輪； 機殼(風筒、導葉、內筒、電機支架)；

   底腳；       電機；

   冷卻風管。

   4.2.備選件及附件(訂貨時注明是否購買)

   ※減振設備；            ※控制箱；            ※網罩；         ※對接法蘭。

5、加工工藝

   5.1.風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。

   葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

   5.2.外筒法蘭為采用整體翻邊旋壓而成
